Apakah pengekodan warna blok terminal pluggable PCB?

Hei ada! Sebagai pembekal blok terminal pluggable PCB, saya sering bertanya tentang pengekodan warna komponen kecil yang bagus ini. Jadi, saya fikir saya akan duduk dan menulis catatan blog untuk memberi gambaran mengenai topik ini.

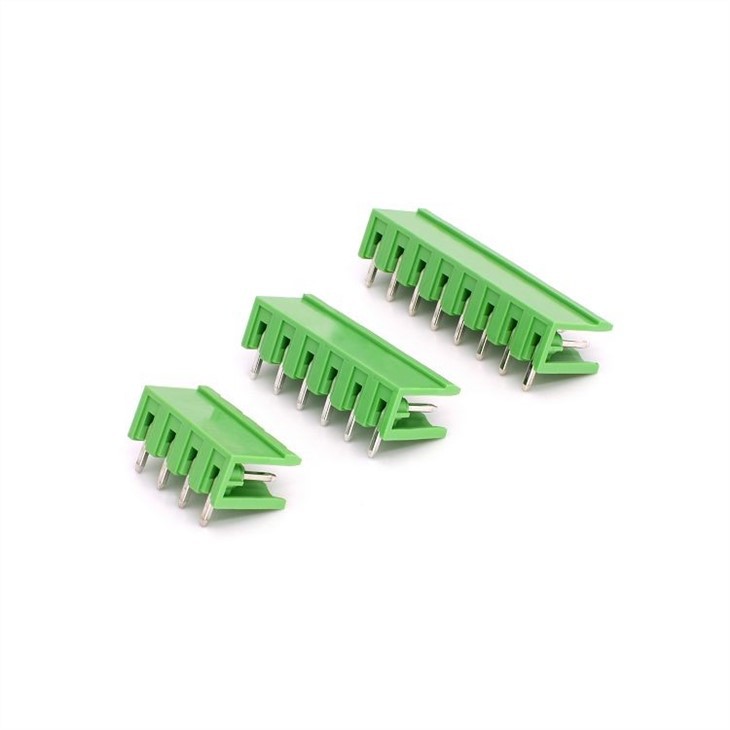

Mula -mula, mari kita bincangkan tentang blok terminal pluggable PCB. Ia adalah peranti yang membolehkan anda dengan mudah menyambung dan memutuskan sambungan wayar dari papan litar bercetak (PCB). Mereka sangat berguna kerana mereka memudahkan untuk memasang, mengeluarkan, dan menggantikan komponen pada PCB tanpa perlu solder atau wayar desolder. Anda boleh menyemak kamiBlok terminal pluggable PCBUntuk maklumat lanjut.

Sekarang, ke pengekodan warna. Pengekodan warna digunakan dalam blok terminal pluggable PCB untuk membantu pengguna dengan cepat dan mudah mengenal pasti pelbagai jenis sambungan, voltan, atau fungsi. Ia seperti bahasa rahsia yang menjadikan kehidupan kita sebagai jurutera dan juruteknik jauh lebih mudah.

Kod warna biasa

Sambungan bekalan kuasa

• Merah: Dalam kebanyakan kes, merah digunakan untuk menunjukkan sambungan bekalan kuasa positif (+). Ini cukup standard di seluruh industri, dan ia adalah peraturan yang baik untuk diikuti. Sebagai contoh, jika anda sedang menjalankan projek yang memerlukan bekalan kuasa 5V, dawai merah biasanya akan disambungkan ke terminal +5V.
• Hitam: Hitam biasanya digunakan untuk sambungan negatif (-) atau tanah. Tanah adalah seperti titik rujukan untuk semua isyarat elektrik dalam litar, dan ia penting untuk berfungsi dengan baik sistem. Jadi, apabila anda melihat dawai hitam, anda tahu ia akan dihubungkan ke terminal tanah.

Sambungan isyarat

• Biru: Biru sering digunakan untuk sambungan isyarat, terutamanya dalam litar voltan rendah atau kawalan. Isyarat ini boleh jadi apa -apa dari output sensor untuk mengawal isyarat untuk relay atau motor. Sebagai contoh, jika anda menyambungkan sensor suhu ke PCB, dawai biru mungkin membawa isyarat suhu.
• Hijau: Hijau adalah warna lain yang biasa digunakan untuk sambungan isyarat, terutamanya dalam litar komunikasi. Kabel Ethernet, misalnya, sering menggunakan wayar hijau untuk menghantar isyarat data. Jadi, jika anda sedang menjalankan projek yang melibatkan komunikasi data, anda mungkin melihat wayar hijau yang digunakan untuk sambungan isyarat.

Fungsi khas

• Kuning: Kuning kadang -kadang digunakan untuk menunjukkan fungsi khas atau jenis sambungan tertentu. Sebagai contoh, dalam beberapa aplikasi perindustrian, wayar kuning mungkin digunakan untuk litar berhenti kecemasan. Ini membantu dengan cepat mengenal pasti hubungan kritikal ini sekiranya berlaku kecemasan.
• Oren: Orange juga boleh digunakan untuk fungsi khas, seperti menunjukkan sambungan voltan tinggi atau tinggi semasa. Jika anda melihat dawai oren dalam litar, adalah idea yang baik untuk mengambil langkah berjaga -jaga tambahan dan pastikan anda memahami potensi risiko.

Mengapa Mengatur Warna Perkara

Anda mungkin tertanya -tanya, "Mengapa kita memerlukan pengekodan warna? Tidakkah kita hanya melabelkan terminal?" Nah, pengekodan warna mempunyai beberapa kelebihan berbanding pelabelan mudah:

• Pengenalan cepat: Pengekodan warna membolehkan anda dengan cepat mengenal pasti pelbagai jenis sambungan sekilas. Ini amat penting dalam litar kompleks di mana terdapat banyak wayar dan terminal. Daripada membaca setiap label dengan teliti, anda hanya dapat melihat warna wayar dan tahu apa itu.
• Penyeragaman: Pengekodan warna adalah standard yang diterima secara meluas dalam industri, yang bermaksud bahawa lebih mudah bagi orang yang berbeza untuk bekerja pada projek yang sama. Sama ada anda seorang jurutera di Amerika Syarikat atau juruteknik di Eropah, anda boleh bergantung pada kod warna yang sama untuk memahami sambungan litar.
• Keselamatan: Pengekodan warna juga boleh membantu meningkatkan keselamatan dalam sistem elektrik. Dengan jelas mengenal pasti pelbagai jenis sambungan, ia mengurangkan risiko membuat sambungan yang salah, yang boleh menyebabkan litar pintas, kejutan elektrik, atau bahaya lain.

Julat produk kami

Di syarikat kami, kami menawarkan pelbagai blok terminal pluggable PCB dengan pilihan pengekodan warna yang berbeza untuk memenuhi keperluan pelbagai aplikasi. Sebagai contoh, kamiPenyambung PCB Pluggable Universaldireka untuk menjadi serba boleh dan mudah digunakan, dengan terminal berkod warna untuk sambungan cepat dan tepat.

Kami juga mempunyaiPenyambung Blok Terminal Pitch 3.81mm, yang sesuai untuk aplikasi di mana ruang terhad. Penyambung ini mempunyai reka bentuk padat dan terminal berkod warna untuk memastikan sambungan yang boleh dipercayai dan cekap.

Pengekodan warna tersuai

Sebagai tambahan kepada pilihan pengekodan warna standard kami, kami juga menawarkan perkhidmatan pengekodan warna tersuai. Jika anda mempunyai aplikasi khusus yang memerlukan skema pengekodan warna yang unik, kami boleh bekerjasama dengan anda untuk membuat penyelesaian yang memenuhi keperluan anda. Ini membolehkan anda mempunyai fleksibiliti dan penyesuaian yang lebih besar dalam projek anda.

Cara memilih pengekodan warna yang betul

Apabila memilih pengekodan warna yang betul untuk blok terminal PCB PCB anda, terdapat beberapa perkara yang perlu dipertimbangkan:

• Piawaian industri: Seperti yang dinyatakan sebelum ini, penting untuk mengikuti piawaian industri apabila mungkin. Ini memastikan bahawa projek anda serasi dengan sistem dan komponen lain, dan ia memudahkan orang lain memahami dan bekerja di litar anda.
• Keperluan permohonan: Pertimbangkan keperluan khusus permohonan anda. Sebagai contoh, jika anda bekerja pada projek voltan tinggi, anda mungkin mahu menggunakan warna yang jelas menunjukkan risiko yang berpotensi. Sebaliknya, jika anda bekerja pada litar kawalan voltan rendah, anda mungkin memberi tumpuan lebih kepada menggunakan warna yang mudah dibezakan untuk sambungan isyarat.
• Keterlihatan dan kontras: Pastikan warna yang anda pilih mudah dilihat dan dibezakan antara satu sama lain. Elakkan menggunakan warna yang terlalu serupa, kerana ini boleh menjadikannya sukar untuk mengenal pasti sambungan yang berbeza. Juga, pertimbangkan warna latar belakang PCB dan pilih warna yang memberikan kontras yang baik untuk penglihatan yang lebih baik.

Kesimpulan

Kesimpulannya, pengekodan warna merupakan aspek penting dari blok terminal pluggable PCB. Ia membantu memudahkan pemasangan dan penyelenggaraan litar elektrik, meningkatkan keselamatan, dan memastikan keserasian dengan piawaian industri. Dengan memahami kod warna biasa dan bagaimana ia digunakan, anda boleh membuat keputusan yang lebih tepat apabila memilih dan menggunakan blok terminal pluggable PCB dalam projek anda.

Sekiranya anda berminat untuk mempelajari lebih lanjut mengenai blok terminal PCB pluggable kami atau mempunyai sebarang soalan mengenai pengekodan warna, jangan ragu untuk menghubungi kami. Kami dengan senang hati akan membantu anda mencari penyelesaian yang tepat untuk keperluan anda. Sama ada anda seorang penggemar kecil atau pengeluar perindustrian yang besar, kami mempunyai produk dan kepakaran untuk menyokong projek anda. Oleh itu, jangan teragak -agak untuk menghubungi kami untuk maklumat lanjut dan membincangkan keperluan perolehan anda.

Rujukan

• Buku Panduan Kejuruteraan Elektrik, pelbagai edisi
• Dokumen standard industri yang berkaitan dengan pendawaian elektrik dan pengekodan warna
