Bagaimana cara mengoptimumkan reka bentuk menggunakan penyambung pluggable pitch 3.81mm?

Dalam dunia kejuruteraan elektrik dan pembuatan peranti elektronik, pilihan penyambung adalah keputusan kritikal yang dapat memberi kesan yang signifikan kepada prestasi, kebolehpercayaan, dan kecekapan reka bentuk produk. Sebagai pembekal utama penyambung pluggable pitch 3.81mm, saya telah menyaksikan secara langsung bagaimana penyambung ini boleh menjadi kunci untuk mengoptimumkan reka bentuk pelbagai aplikasi. Dalam catatan blog ini, saya akan berkongsi beberapa pandangan tentang cara memanfaatkan ciri -ciri unik penyambung pluggable 3.81mm untuk meningkatkan reka bentuk anda.

Memahami asas -asas penyambung pluggable pitch 3.81mm

Sebelum menyelidiki strategi pengoptimuman, penting untuk memahami apa yang membuatkan penyambung pluggable 3.81mm khas. "Pitch 3.81mm" merujuk kepada jarak pusat-ke-pusat antara kenalan bersebelahan dalam penyambung. Padang khusus ini menawarkan keseimbangan antara ketumpatan dan kemudahan penggunaan, menjadikannya sesuai untuk pelbagai aplikasi.

Penyambung ini direka untuk mudah dipasang dan dikeluarkan, yang memudahkan proses pemasangan dan penyelenggaraan. Mereka biasanya digunakan dalam aplikasi Litar Bercetak (PCB), di mana mereka menyediakan sambungan elektrik yang boleh dipercayai antara komponen atau modul yang berbeza. Sifat pluggable penyambung ini juga membolehkan penggantian cepat dalam kes kerosakan atau untuk tujuan menaik taraf.

Kelebihan Menggunakan Penyambung Pluggable Pitch 3.81mm

Salah satu kelebihan utama penyambung pluggable pitch 3.81mm adalah kepelbagaian mereka. Mereka boleh digunakan dalam pelbagai industri, termasuk telekomunikasi, automasi perindustrian, automotif, dan elektronik pengguna. Saiz padat mereka menjadikan mereka sesuai untuk aplikasi di mana ruang terhad, sementara kapasiti pembawa semasa mereka yang tinggi memastikan prestasi yang boleh dipercayai walaupun dalam persekitaran yang menuntut.

Satu lagi kelebihan ialah kemudahan pemasangan. Tidak seperti Sambungan Soldered, yang memerlukan peralatan dan kemahiran khusus, penyambung pluggable boleh dipasang dengan hanya memasukkannya ke soket yang sesuai. Ini bukan sahaja mengurangkan masa pemasangan tetapi juga meminimumkan risiko kerosakan pada PCB semasa proses pemasangan.

Mengoptimumkan Reka Bentuk dengan Penyambung Pluggable Pitch 3.81mm

1. Penggunaan ruang

Dalam peranti elektronik moden, ruang sering pada premium. Pitch 3.81mm membolehkan ketumpatan hubungan yang agak tinggi, yang bermaksud lebih banyak sambungan boleh dibuat di kawasan yang lebih kecil. Apabila merancang PCB, pertimbangkan untuk menggunakan penyambung ini untuk mengurangkan saiz keseluruhan lembaga. Ini boleh membawa kepada produk yang lebih padat dan ringan, yang sering disukai oleh pengguna.

Sebagai contoh, dalam peranti telekomunikasi, di mana pelbagai modul perlu disambungkan, menggunakan penyambung pluggable pitch 3.81mm boleh membantu mengurangkan jejak PCB, yang membolehkan penggunaan ruang yang lebih cekap di dalam peranti.

2. Modulariti dan Peningkatan

Sifat pluggable penyambung ini membolehkan pendekatan reka bentuk modular. Daripada mempunyai PCB tunggal, monolitik, anda boleh merancang produk anda dengan pelbagai PCB yang lebih kecil yang disambungkan menggunakan penyambung pluggable pitch 3.81mm. Reka bentuk modular ini menawarkan beberapa faedah, termasuk pemasangan, penyelenggaraan, dan peningkatan yang lebih mudah.

Sekiranya modul tertentu perlu diganti atau dinaik taraf, anda boleh mencabut penyambung dan menukarnya dengan yang baru. Ini mengurangkan downtime dan membolehkan kemas kini produk yang lebih cepat. Sebagai contoh, dalam sistem automasi perindustrian, di mana sensor dan penggerak yang berbeza mungkin perlu diganti atau dinaik taraf dari masa ke masa, reka bentuk modular menggunakan penyambung pluggable pitch 3.81mm dapat meningkatkan fleksibiliti dan panjang umur sistem.

3. Integriti isyarat

Mengekalkan integriti isyarat adalah penting dalam aplikasi berkelajuan tinggi. Reka bentuk penyambung pluggable pitch 3.81mm dioptimumkan untuk meminimumkan kehilangan isyarat dan gangguan. Apabila merancang PCB anda, perhatikan susun atur penyambung dan jejak yang membawa kepada mereka. Simpan jejak seberapa cepat yang mungkin untuk mengurangkan pelemahan isyarat dan crosstalk.

Di samping itu, pertimbangkan untuk menggunakan penyambung dengan perisai yang betul untuk meningkatkan integriti isyarat selanjutnya. Sebagai contoh, dalam aplikasi penghantaran data berkelajuan tinggi, seperti sistem komunikasi gentian optik, menggunakan penyambung pluggable pitch 3.81mm yang dilindungi dapat membantu memastikan pemindahan data yang boleh dipercayai.

4. Pengurusan Thermal

Dalam aplikasi di mana arus tinggi terlibat, pengurusan terma menjadi isu kritikal. Penyambung Pluggable Pitch 3.81mm direka untuk mengendalikan arus yang agak tinggi, tetapi pengurusan terma yang betul masih diperlukan untuk mengelakkan terlalu panas.

Apabila merancang PCB anda, pastikan terdapat pengudaraan yang mencukupi di sekitar penyambung. Anda juga boleh menggunakan tenggelam haba atau pad haba untuk menghilangkan haba dengan lebih berkesan. Sebagai contoh, dalam Unit Kawalan Elektronik Automotif (ECU), di mana arus tinggi sering diperlukan untuk menguasai pelbagai komponen, pengurusan haba yang betul bagi penyambung pluggable pitch 3.81mm boleh membantu mencegah kegagalan komponen dan memastikan operasi yang boleh dipercayai.

Berbanding dengan penyambung lain

Walaupun penyambung pluggable pitch 3.81mm menawarkan banyak kelebihan, penting untuk mempertimbangkan pilihan penyambung lain juga. Sebagai contoh,Penyambung Plug-In Pitch 5.00mmMempunyai padang yang lebih besar, yang mungkin lebih sesuai untuk aplikasi di mana kapasiti pembawa semasa yang lebih tinggi atau pengendalian yang lebih mudah diperlukan.

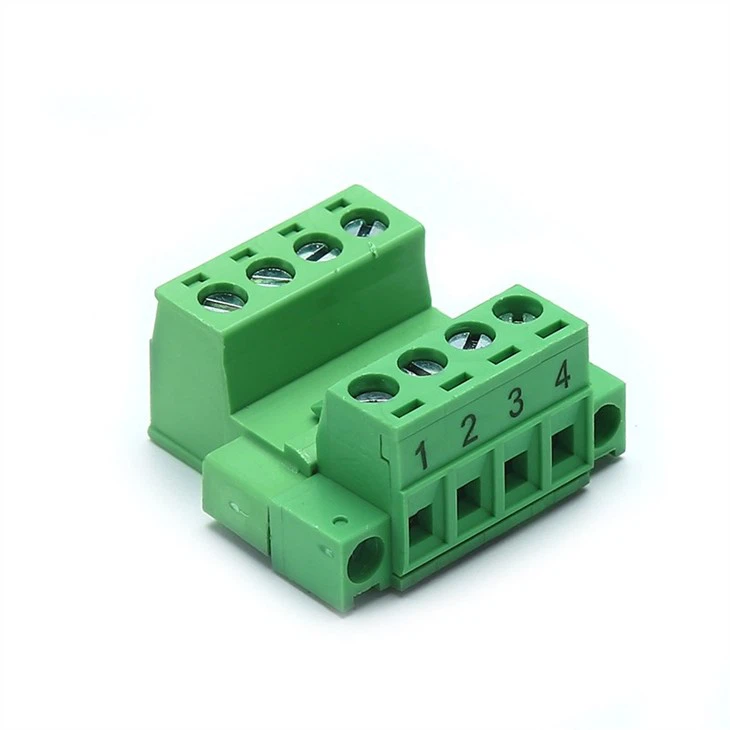

Sebaliknya,4 kedudukan blok terminal pluggable 7.62 mmMenawarkan padang dan konfigurasi yang berbeza, yang mungkin lebih sesuai untuk aplikasi tertentu. ThePalam padang 5.08mm di blok terminal untuk PCBadalah satu lagi pilihan yang memberikan keseimbangan yang berbeza antara ketumpatan dan prestasi.

Apabila memilih penyambung, pertimbangkan keperluan khusus aplikasi anda, seperti kapasiti pembawa semasa, integriti isyarat, kekangan ruang, dan kos. Selalunya idea yang baik untuk berunding dengan pakar penyambung untuk menentukan pilihan terbaik untuk reka bentuk anda.

Kesimpulan

Kesimpulannya, penyambung pluggable pitch 3.81mm adalah pilihan yang serba boleh dan boleh dipercayai untuk pelbagai aplikasi elektronik. Dengan memahami ciri -ciri unik mereka dan memanfaatkannya dengan berkesan, anda dapat mengoptimumkan reka bentuk anda dari segi penggunaan ruang, modulariti, integriti isyarat, dan pengurusan terma.

Jika anda berminat untuk mempelajari lebih lanjut mengenai penyambung pluggable pitch 3.81mm kami atau mempunyai sebarang soalan mengenai bagaimana ia boleh digunakan dalam permohonan anda, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu anda mencari penyelesaian penyambung terbaik untuk keperluan reka bentuk anda. Sama ada anda permulaan kecil atau syarikat multinasional yang besar, kami mempunyai kepakaran dan produk untuk menyokong projek anda. Mari bekerjasama untuk mencipta produk elektronik yang inovatif dan boleh dipercayai.

Rujukan

• "Buku Panduan Penyambung" oleh Jonathon E. Curry
• "Reka Bentuk Litar Bercetak: Panduan Praktikal" oleh Doug Brooks
